| 體積小重量輕的微型輕量壓電式電荷加速度傳感器NP-2106（1軸），NP-2506（3軸）2型號。適用于便攜式產品跌落評價試驗，輕量物品的振動測量。 NP-2106是重量僅0.2 克的超輕量型加速度傳感器，測量范圍非常大，可測加速度值高達100,000 m/s2 。NP-2506是3軸型，可同時測量X,Y,Z，3個方向的振動加速度。重量僅1.2 克，體積僅8×7×5.5 mm，在各類3軸型加速度傳感器中，也是非常小型輕量的產品。這2款加速度傳感器是適合于小型制品的沖擊試驗，輕量物品的振動測量，并具有非常大的測量范圍。 |
特點
測量限度大，可測量加速度值為100,000 m/s2（NP-2106）、25,000 m/s2（NP-2506），可用于非常大的振動測試。
重量輕，0.2 g (NP-2106)，1.2 g (NP-2506)，可使由于傳感器重量對振動模式造成的影響減少到限度。
體積小，φ3.5×2.5 mm（NP-2106），8×7×5.5 mm（NP-2506），可以簡單地設置于狹小的位置與小型被測物體。
測量范圍大，電荷式加速度傳感器動態響應范圍寬。

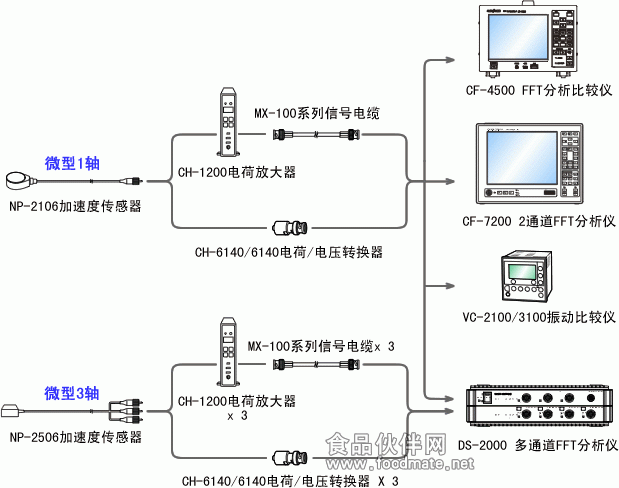

測試系統的組成
下列各種產品分別與的HTML頁連接的。
|
|
應用范例

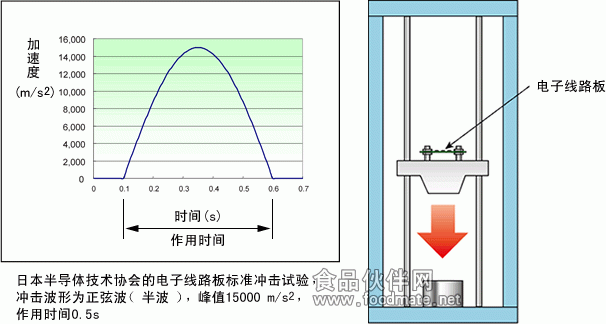

| ●攜帯機器或電子線路板的沖擊試驗
|
| ●攜帯機器的跌落試驗，測量跌落時受到的沖擊加速度。 ●汽車的組裝部件或打印機的印字機構等，傳感器的設置位置狹小的振動測量。 ●沖壓機等金加工機械或沖擊試驗裝置的加速度監控用傳感器。 ●熱交換機等的細小配管或小型電子電器驅動部件等，輕量部件的振動測量。 |
概要規格
| NP-2106 | NP-2506 | |
| 特點 | 微型1軸 | 微型3軸 |
| 構造 | 剪切型 | 剪切型 |
| 輸出方式 | 電荷輸出型 | 電荷輸出型 |
| 靈敏度（at 159.2 Hz） | 0.035 pC/(m/s2)±20 % | 0.04 pC/(m/s2) ±20 % |
| 靜電容量 | 580 pF ± 20 %（包括信號電纜） | 580 pF ± 20 %（包括信號電纜） |
| 測量加速度 | 100,000 m/s2 | 25,000 m/s2 |
| 測量頻率范圍 | fc ～ 20,000 Hz (±3 dB) fc ～ 6,000 Hz (±10 %) fc ～ 1,000 Hz (±5 %) | fc ～ 20,000 Hz (±3 dB) fc ～ 5,000 Hz (±10 %) fc ～ 1,000 Hz (±5 %) |
| 共振頻率 | 60 kHz以上 | 60 kHz以上 |
| 耐沖擊性 | 100,000 m/s2 以上 | 50,000 m/s2 以上 |
| 絕緣阻抗 | 10,000 MΩ 以上(DC 50 V) | 10,000 MΩ 以上(DC 50 V) |
| 接地方式 | 外殼接地 | 外殼接地 |
| 使用溫度范圍 | －50～＋160 ℃ | －50～＋160 ℃ |
| 外殼材質 | 鈦合金 | 鈦合金 |
| 重量 | 約0.2 g（不含信號電纜） | 約1.2 g（不含信號電纜） |
| 外型尺寸 | φ3.5 × 2.5 mm | 8（W）×7（D）×5.5（H）mm |
| 信號電纜 | 直接抽出電纜3 m，電纜直徑φ0.8 mm 另一端為袖珍型接插件（10-32） | 直接抽出電纜3 m，電纜直徑φ0.8 mm（共3條） 另一端為袖珍型接插件（10-32） |
| 傳感器固定方法 | 粘結 | 粘結 |
| 附屬品 | 說明書，參數表，拆卸工具 | 說明書，參數表 |
