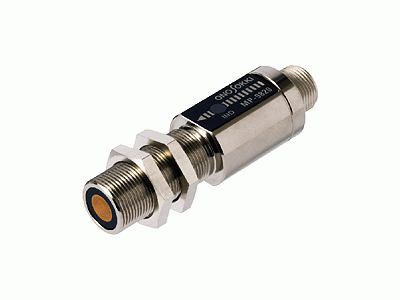

| MP-9820的內部由磁阻元件、性磁鐵、直流放大器及電壓調節器等組成，是非接觸型磁電式轉速傳感器。與檢測齒輪配套使用，從超低速到高速的轉速（1 ～ 100000 r/min（60 P/R））都能測量并以穩定的方形波信號輸出。 MP-9820作為傳感器可與TM-3100系列轉速表示器，FV-1400/5300頻率/電壓（F/V）轉換器連接配套使用。構成的測試系統，測試范圍寬，應用領域廣。 |
特點
1 Hz ～ 100 kHz超寬域信號檢測范圍
同行業水平的頻率響應性能 - 從超低速到高速，測試范圍寬，應用領域廣。
非接觸檢測方式，被測對象沒有額外負荷，不產生摩擦，不需要潤滑處理。
緊湊型構造內藏磁阻元件與波形處理電路
使用新型信號電纜防噪聲干擾能力大幅提高
計劃取得CE規格認證

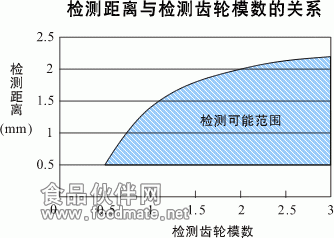

檢測距離與檢測齒輪模數的關系
|
| ||||||||
|
|
概要規格
| 檢測方法 | 利用磁阻元件和磁性材料齒輪 |
| 檢測齒輪 | 強磁性材料（如S20C,SS400等（均為日本規格）），漸開線型齒輪 模數0.5 ～ 3，齒寬3 mm以上 |

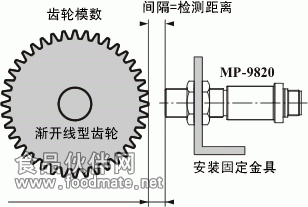

| 檢測距離 | 由檢測齒輪的模數決定 |
| 測量轉速范圍 | 1 Hz ～ 100 kHz（60 P/R的檢測齒輪使用時，1 ～100,000 r/min）* |
| 輸出方式 | 電壓信號輸出 |
| 輸出信號形式 | 方形波，高電平H：＋5 ± 0.5 V以內，低電平L: ＋0.5 V以下。 |
| 輸出阻抗 | 約330 Ω |
| 適用轉速表示計 | TM-3100系列，TM-5100，其他 |
| 適用F/V轉換器 | FV-1400, FV-5300 |
| 電源 | DC 12±2 V, 約 40 mA |
| 保護電路 | 電源極性保護 |
| 使用溫度范圍 | －10 ℃～＋70 ℃ |
| 保存溫度范圍 | －20 ℃～＋80 ℃ |
| 使用濕度范圍 | 20 ～ 80 ％ RH（不結露） |
| 保存濕度范圍 | 20 ～ 80 ％ RH（不結露） |
| 耐電壓 | DC 250 V |
| 耐振動 | 49 m/s2 ，X，Y，Z各方向 |
| 耐沖擊 | 490 m/s2，X，Y，Z各方向3次（非通電狀態） |
| 外觀尺寸 | 長75 × 直徑 24 mm |
| 重量 | 約 80 g（含2個固定用螺栓） |
| 信號電纜 | 別售（30 m以下，MX-7100/8100系列連接電纜使用時） |
| * 60 P/R 的檢測齒輪使用時，相應于轉速100,000 r/min 的檢測頻率為100 kHz。 |
| ■連接信號電纜
|
